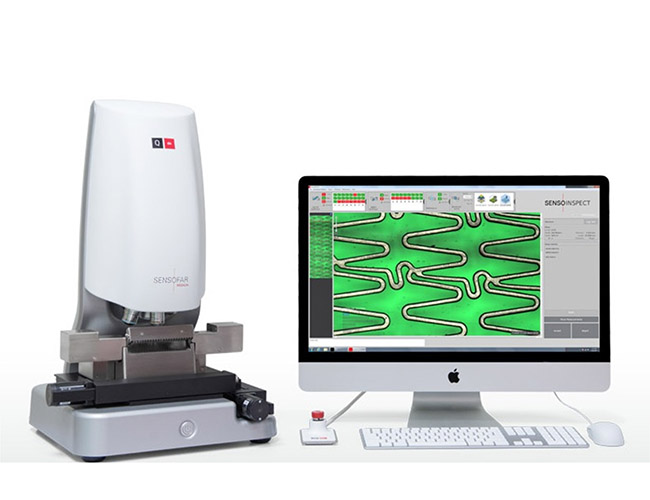

血管支架輔助檢查系統 Q-SIX
高效安全
Q-SIX 是為高效且簡單地檢測血管支架而設計的完全解決方案。超高分辨率的圖像和3D光學測量可完美地滿足血管支架的檢測要求，減少錯誤，降低質量控制的成本和檢查時間。它使得檢測變得更快，更簡單且更準確。
質量控制
Q-SIX里專利設計的SensoINSPECT 是一款多用途的軟件。其中手動模式能滿足產品研發和工藝開發等需求靈活多變的工作。而輔助模式適合高速在線檢測的需求。它可以在很短時間內判斷尺寸是否超標，表面是否有缺陷。操作員可以依據檢測結果快速并可靠作出是產品否合格的結論。做出結論后，系統會自動上傳產品的檢測結果給ERP系統。品管和生產部門可以方便地使用Q-SIX的SensoINSPECT輔助功能。
結果立現

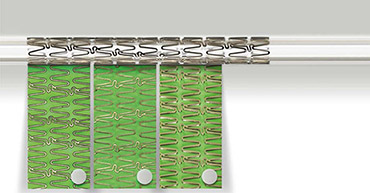

Q - S I X 可以在測量血管支架的外表面、內表面和側壁同時分析并輸出結果。掃描速度從5 m m 2 / s 到2 0 m m 2 /s。SensoINSPECT完全符合21CFRPart11標準的要求

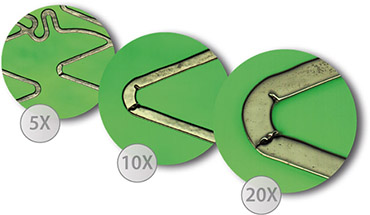

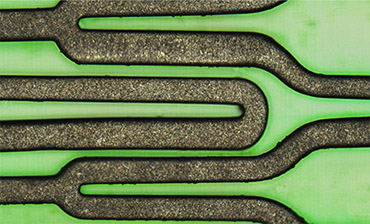

令你驚嘆的高清圖像
細微盡顯

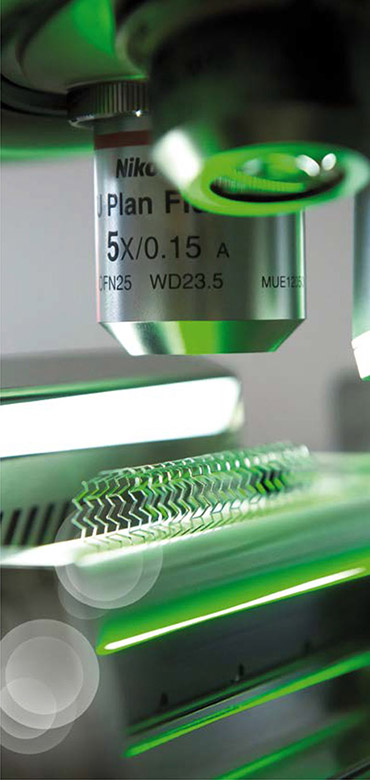

采用NIKON premium CF60-2系列高NA值鏡頭，數百萬像素和獨特的混合照明光源將支架表面的真實細節前所未有地呈現于前。
測量和分析同時進行

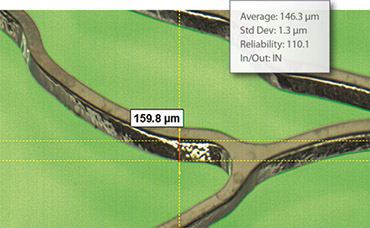

關鍵尺寸

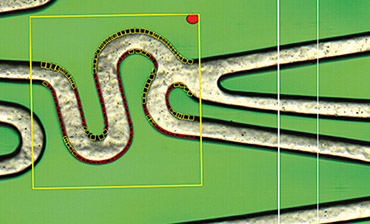

SensoINSPECT 算法采用次像素分辨率來分辨結構的邊緣。用全尺寸分析功能可以分析畫面內支架的整體尺寸或者預先在支架分析模版內設置特定區域進行分析。尺寸分析的重復性達+/- 1% rms，偏差為+ / - 3% PV。分析的結果會用紅色／綠色標記到展開圖上，以此顯示尺寸是否超出允許的公差范圍。
邊界
SensoINSPECT軟件可同時偵測展開圖上的邊界和分析它們的狀態（飽滿／尖銳）此類分析即可以對整個支架結構，也可以針對單獨感興趣的區域。

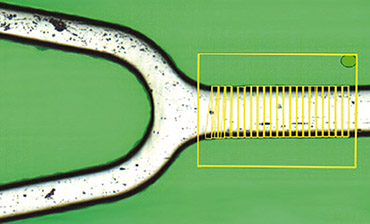

側壁
SensoINSPECT 可以在展開區域內直接在讀取任意位置的側壁尺寸（不需要任何幾何矯正。

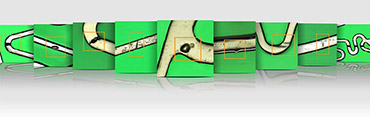

開放式缺陷庫
無需浪費時間在乏味的缺陷檢查里面。 SensoINSPECT可以依據用戶定制的缺陷庫在展開圖上找到并定位缺陷。用戶可以簡便地添加新的缺陷到比對庫中。
3D模式，突破2D圖像的限制
采用Sensofar精確的白光干涉技術進行非接觸3D光學測量

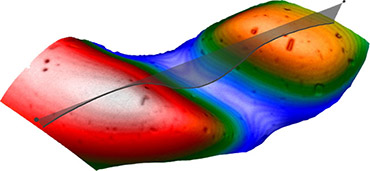

表面形貌
測量你的支架上劃痕或污損的深度。幾秒就能完成 3 D掃描，水平分辨率達 0.5 微米垂直分辨率可達1納米。
表面粗糙度
可檢查你的電拋光工藝的質量，采用 ISO 25178 國際標準，操作員可以任意選擇需要分析的支架表面區域。
|
