| 配置與性能 | 加工尺寸 | φ12”或□250mm |
| 切槽深度 | ≦4mm或定制 |
| 工作臺平整度 | ±0.008mm/200mm |
| 對準系統 | 雙鏡頭，直光﹢環光 |
| 主軸 | 裝配方式 | 龍門式單主軸 |
| 轉速范圍 | 6000～60000rpm |
| 輸出功率 | 直流，2.4KW |
| X軸 | 驅動方式 | 伺服電機 |
| 切割左右行程 | 310mm |
| 行程分辨率 | 0.001mm |
| 速度設定范圍 | 0.1～600mm/s |
| Y軸 | 驅動方式 | 伺服電機﹢光柵閉環控制系統 |
| 切割前后行程 | 300mm |
| 行程分辨率 | 0.0001mm |
| 單步定位精度 | ≦0.002mm/5mm |
| 全程定位精度 | ≦0.003mm/260mm |
| Z軸 | 驅動方式 | 伺服電機 |
| 主軸上下行程 | 40mm |
| 行程分辨率 | 0.00005mm |
| 重復定位精度 | 0.001mm/50次 |
| θ軸 | 驅動方式 | DD馬達 |
| 轉角范圍 | 380o |
| 轉角分辨率 | 0.0005o |
| 基礎規格 | 電源 | 三相，AC220V |
| 壓縮空氣 | 壓力0.6～0.8Mpa,最大消耗量260L/min |
| 切削水 | 壓力0.2～0.4Mpa,最大消耗量11L/min |
| 冷卻水 | 壓力0.2～0.3Mpa,最大消耗量1.5L/min |
| 排風量 | 5.0m3/min(ANR) |
| 外形尺寸W×D×H | 900mm×1050mm×1800mm |
| 重量 | 1050kg |
特點：
√ 標配非接觸測高功能（NCS）
√ 標配刀痕檢測功能
√ 選配刀片破損檢測功能（BBD）
√ 選配工件形狀檢測功能
√ 選配數據掃描錄入功能

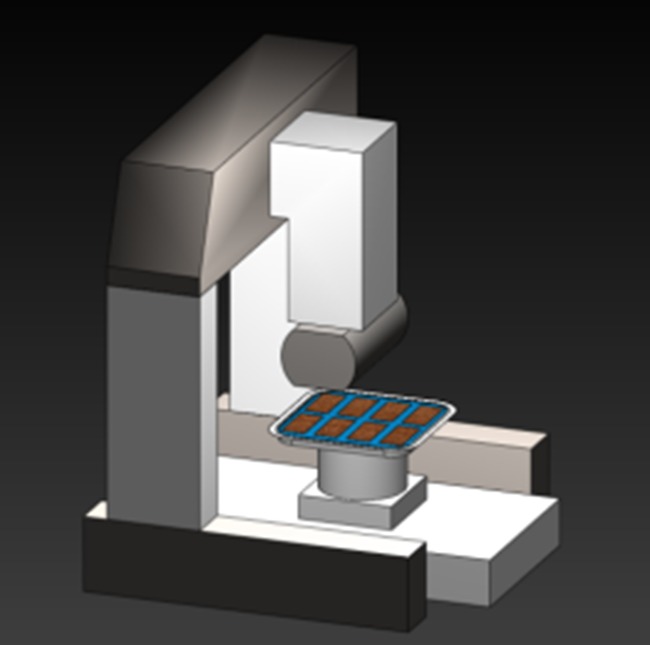

門式結構
采用高剛性門式結構，并且為了抑制熱脹冷縮和振動的影響，改變了主軸的支撐點位置，將支撐點移向主軸的前部，有效地提高了加工穩定性。
使用條件：
1. 請將機器設在20~25℃的環境中（波動范圍控制在±1℃以內）；室內濕度40%~60%，保持恒定，無凝結。
2. 請使用大氣壓露點在-15℃以下，殘余油份為0.1ppm，過濾度在0.01um/99.5以上的清潔壓縮空氣。
3. 請將切削水的水溫控制為室溫+2℃（波動范圍在±1℃以內），冷卻水的水溫控制為與室溫相同（波動范圍控制在±1℃以內）。
4. 請避免設備受到重力撞擊以及外界任何振動威脅。另外，請不要將設備裝在鼓風機、通風口、產生高溫的裝置以及產生油污的裝置附近。
5.請把本設備安裝在有防水性地板以及有排水處理的場所。
6.請嚴格按照本公司產品使用說明書進行操作。
應用領域：LED封裝、QFN、BGA、光學光電、通訊
可精密切割材料：硅片、PCB、陶瓷、玻璃、鈮酸鋰、氧化鋁、石英
